欧美日本一道道一区二区,亚洲精品一级AV,欧美性爱一级在线视频,久久国产精选AV免费

　　產(chǎn)品描述:KD5808 AB透明環(huán)氧灌封膠是一種室溫/加溫固化的環(huán)氧樹脂膠。這種雙組分環(huán)氧膠設(shè)計用于灌封、保護需要高強度或保密的電子產(chǎn)品。

　　KD5808AB 環(huán)氧灌封膠無需加熱就能固化。以 1:1(重量比)徹底混和 A 組分和 B 組分后，產(chǎn)品在一定時間內(nèi)固化，形成保護。固化后的膠具有以下特性：

　　固化塊為無色透明

　　高強度

　　具有保密作用

　　無溶劑，無固化副產(chǎn)物

　　在-45-120℃間穩(wěn)定的機械和電氣性能

　　

　　(1)操作時間是以配膠量100g來測試的。將 A、B 兩組分按比例取出配比、攪拌混合均勻，抽真空去除氣泡，在操作期內(nèi)澆注到需灌封產(chǎn)品上，如灌封產(chǎn)品太大,建議分次灌封，然后根據(jù)(80℃/90min 或 25℃/24hr)固化即可?！　〔僮髯⒁馐马?/p>

　　1、 冬天溫度過低，A 料容易有分層，此為正?，F(xiàn)象，建議在取用前請先將 A 組分預(yù)熱攪拌

　　均勻，A、B 取用后應(yīng)注意密封保存。

　　2、 攪拌時應(yīng)注意同方向攪拌，否則會混入過多的氣泡;容器邊框和底部的膠料也應(yīng)攪拌均

　　勻，否則會出現(xiàn)由攪拌不均而引起局部不固化現(xiàn)象。

　　3、 澆注到產(chǎn)品上再次抽真空去除氣泡，可提高固化后產(chǎn)品綜合性能。

　　4、 溫度過低會導(dǎo)致固化速度偏慢，建議加熱固化;灌封厚度超過 2cm 以上不可直接在 80

　　℃下固化，以免引起爆聚。

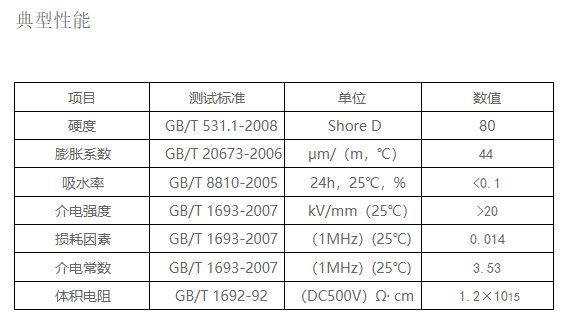

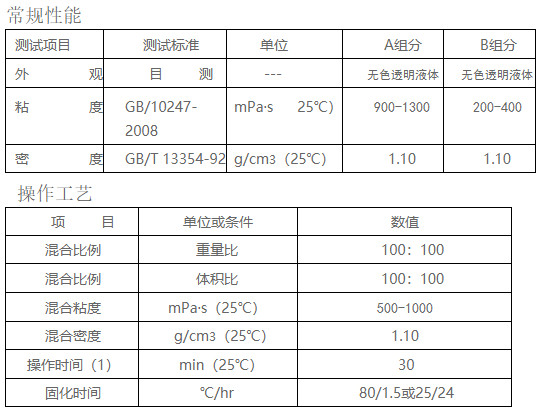

　　產(chǎn)品數(shù)據(jù)表

　　5、 此膠固化過程為放熱反應(yīng)，配膠量多少會影響操作時間的長短，因此配膠量 100g 下的

　　操作時間只是一個參考時間。

　　

　　注：以上所有數(shù)據(jù)都在膠 25℃、55%RH 條件下固化 7 天后測定所得。

　　包裝規(guī)格 ：A 組分：20 kg/桶;B 組分： 20kg/桶儲存及運輸 1、A、B 組分需避光、避熱、密封保存(可作為非危險品運輸及保存);2、儲存期 A 組分：1 *，B 組分：6 個月(25℃)。
